Beschreibung

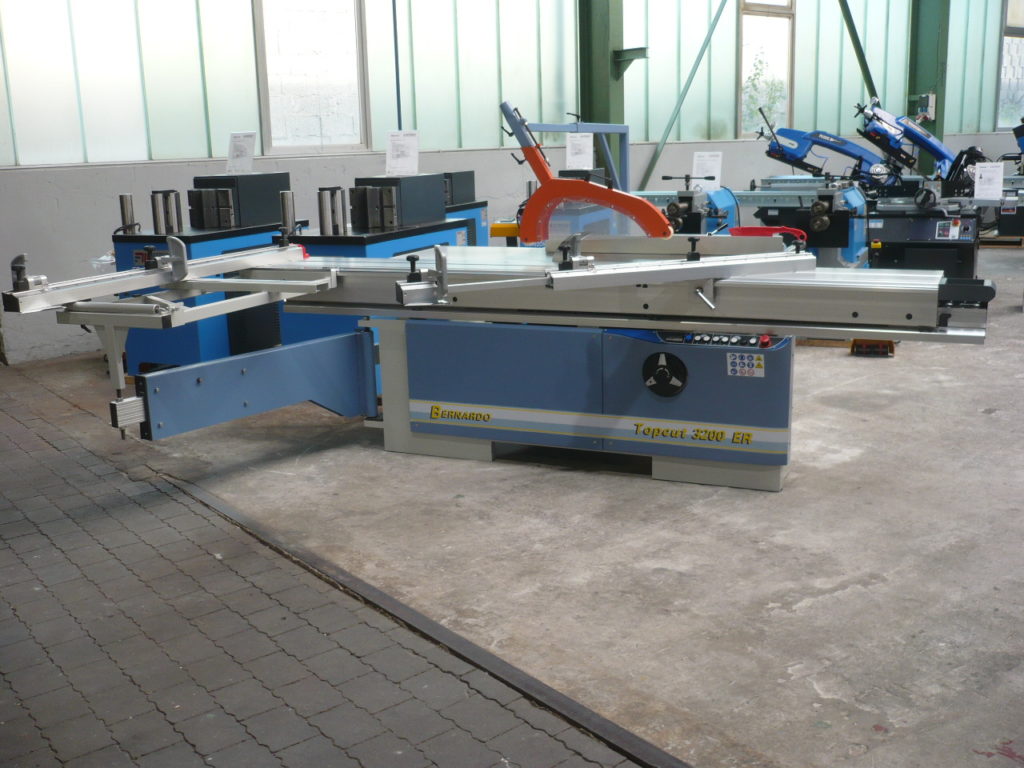

Bernardo Formatkreissäge Topcut 3200 ER
Baujahr. 8/2020
Technische Spezifikation
Tischabmessung 1100 x 735 mm
Formattisch 3200 x 400 mm
Besäumlänge 3200 mm
Max. Sägeblattdurchmesser 400 x 30 mm
Max. Schnitthöhe 90° / 45°125 / 88 mm
Schnittbreite am Parallelanschlag 1300 mm
Tischhöhe 890 mm
Tischverlängerung 600 x 615 mm
Tischverbreiterung 825 x 750 mm
Auslegertisch mit Rolle 1240 x 860 mm
Drehzahl Hauptsägeblatt 3000 / 4000 / 5000 U/min
Drehzahl Vorritzsägeblatt 8000 U/min
Vorritzsägeblatt 120 x 20 mm
Absauganschluss Ø 100 mm
Motor-Abgabeleistung S1 100% 5,5 kW (7,5 PS)
Motor-Aufnahmeleistung S6 40% 7,5 KW (10,0 PS)
Vorritzmotorleistung 0,75 kW
Spannung 400 V
Maschinenabmessung (B x T x H)
3420 x 3600 x 1610 mm
Gewicht ca. 850 kg
Lieferumfang
Elektrische Sägeblatthöhenverstellung
Digitale Schnitthöhenanzeige
Sägeblattschutzhaube mit Einlaufrolle
Gehrungsanschlag
Exzenterspanner
Tischverbreiterung
Ausziehbarer Teleskopanschlag
Längs-Anschlagklappen
Auslegertisch mit Rolle
Schiebestock
Vorritzaggregat mit unabhängigem Motor
Bedienwerkzeug
Eigenschaften
Durchzugsstarker Antriebsmotor (5,5 kW) mit hohem Drehmoment, ausgelegt für optimale Schnittleistung
Leichtgängiger Doppelrollenwagen mit Mitten- und Endlagenverriegelung für präzise Zuschnitte
Maximaler Sägeblattdurchmesser 400 mm für Schnitthöhen bis 125 mm
Auslegertisch mit Rolle für vereinfachtes Handling bei größeren Werkstücken
Abklappbarer Parallelanschlag mit mikrometrischer Feineinstellung (Vorteil bei großen Platten)
Serienmäßig mit separat angetriebenem Vorritzaggregat (Motorleistung 0,75 kW)
Stabiles Sägeaggregat mit beidseitig geführten Schwenkelementen aus Grauguss
Tischverbreiterung für Schnittbreiten bis 1300 mm im Lieferumfang enthalten
Alle Aluminiumteile (Formattisch, Anschläge,…) sind eloxiert
Ausziehbarer Teleskopanschlag (bis 3200 mm) am Auslegertisch vorne und hinten
